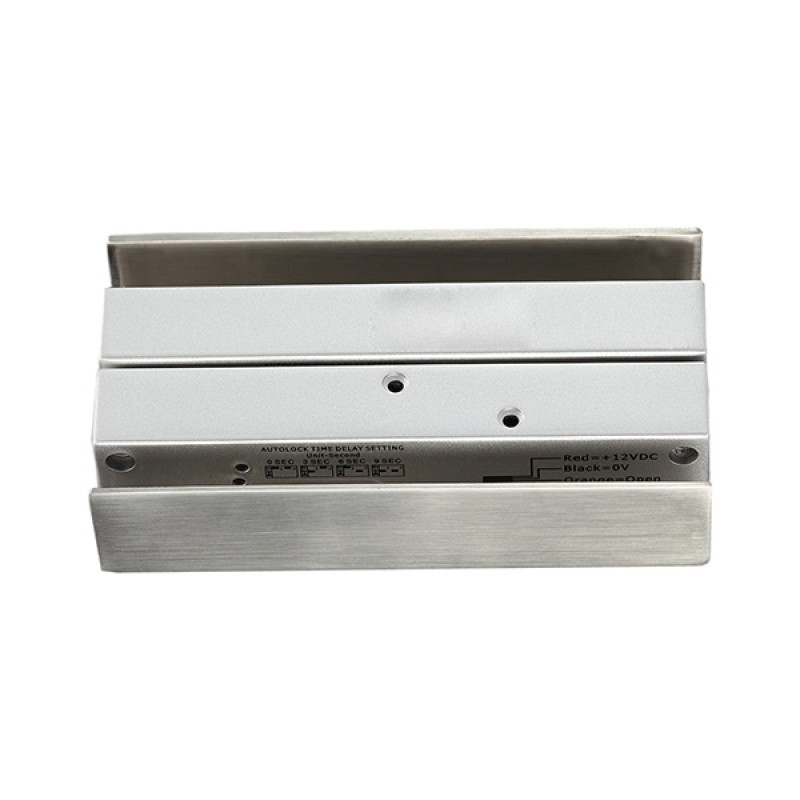

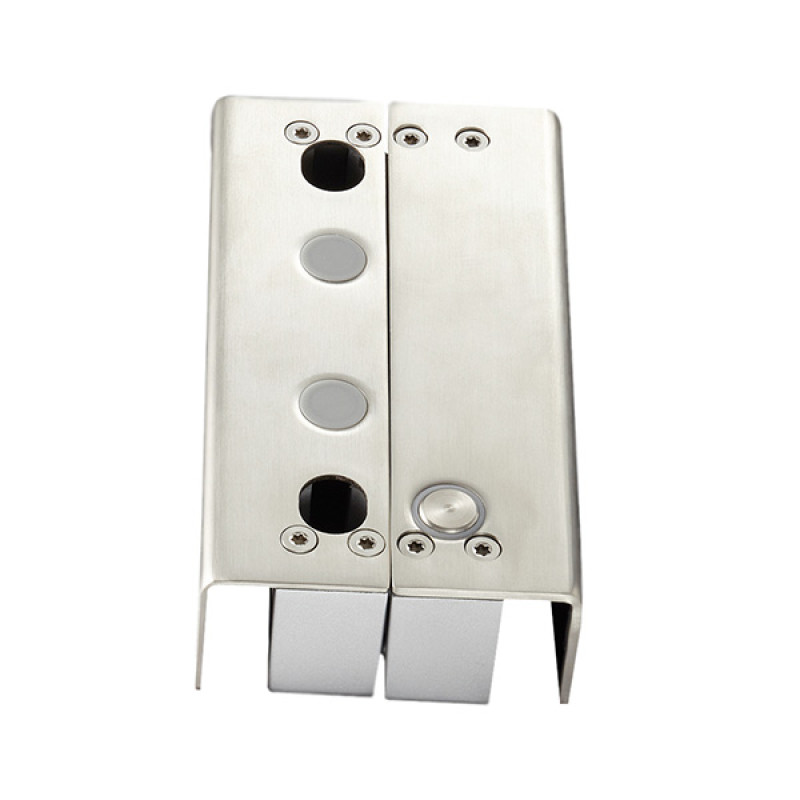

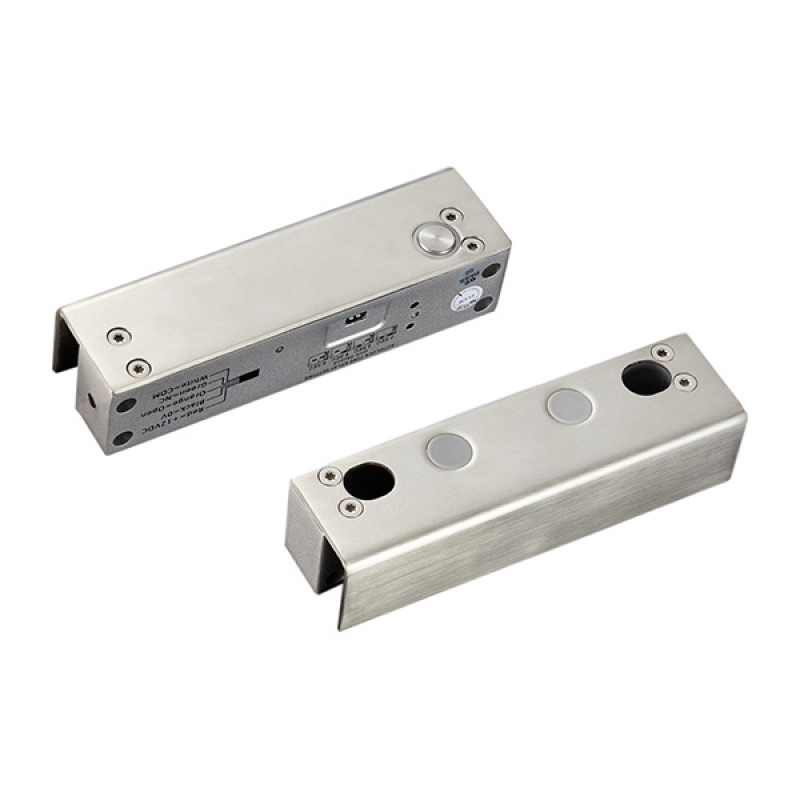

Ригельный замок YB-500U(LED) на стеклянную дверь без рамы

YB-500U(LED) – накладной электроригельный замок с подсветкой на стеклянную дверь без рамы для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.
Электроригельный замок предназначен для установки на стеклянную дверь без рамы толщиной до 12мм. В комплект входит ответная планка с U-образным креплением.
ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500U(LED)

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.

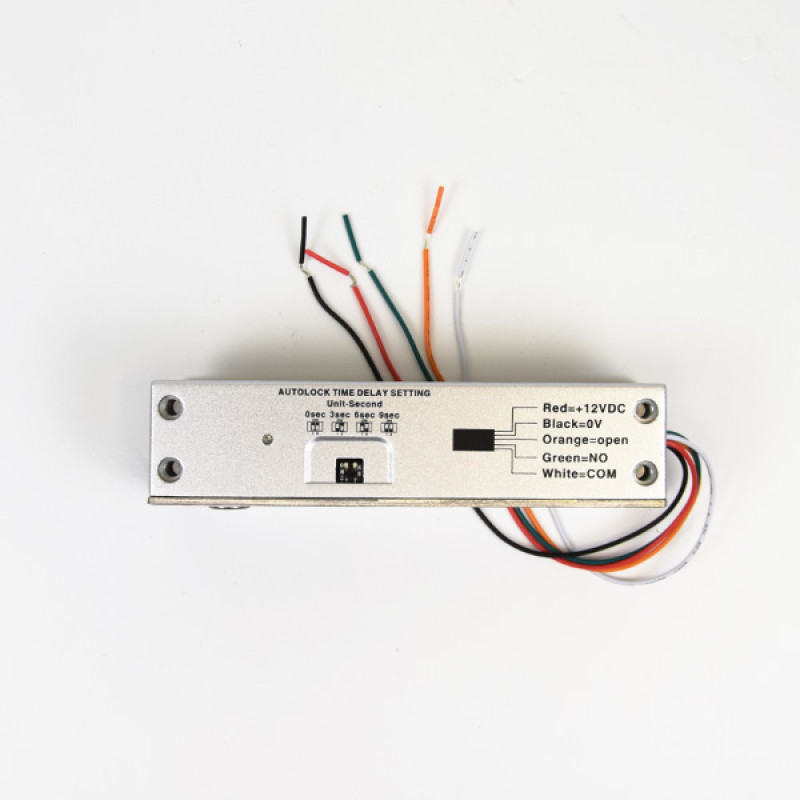

Открывается замок управляющим контактом (оранжевый провод).
ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500IN(LED)

Тип замка: электроригельный
Тип установки: врезной
Сила удержания: 1000 кг
Таймер задержки: 0 | 3 | 6 | 9 сек.
Выходы: NO/COM
Без питания: открыт
Питание: 12V
Потребление: 960мА (рабочее) | 180мА (режим ожидания)
Размеры:


замок: 150x40x37 (мм)
ригель: диаметр 16 мм, длинна 13 мм (прямой)


Дверь автоматически закрывается, если не была открыта в течении 5 секунд

КОМПЛЕКТАЦИЯ


электроригельный замок
U-образная ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки
инструкция

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500U(LED)


Прикрепите замок на стеклянную дверь без рамы
*если толщина стеклянных дверей меньше 12мм, используйте специальные крепежные накладки из комплекта
Подложите накладку под замок и закутите фиксирующие болты
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-500U(LED) к питанию и управляющим устройствам системы контроля доступа

СОВМЕСТИМОСТЬ
Электроригельный замок YB-500U(LED) совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
