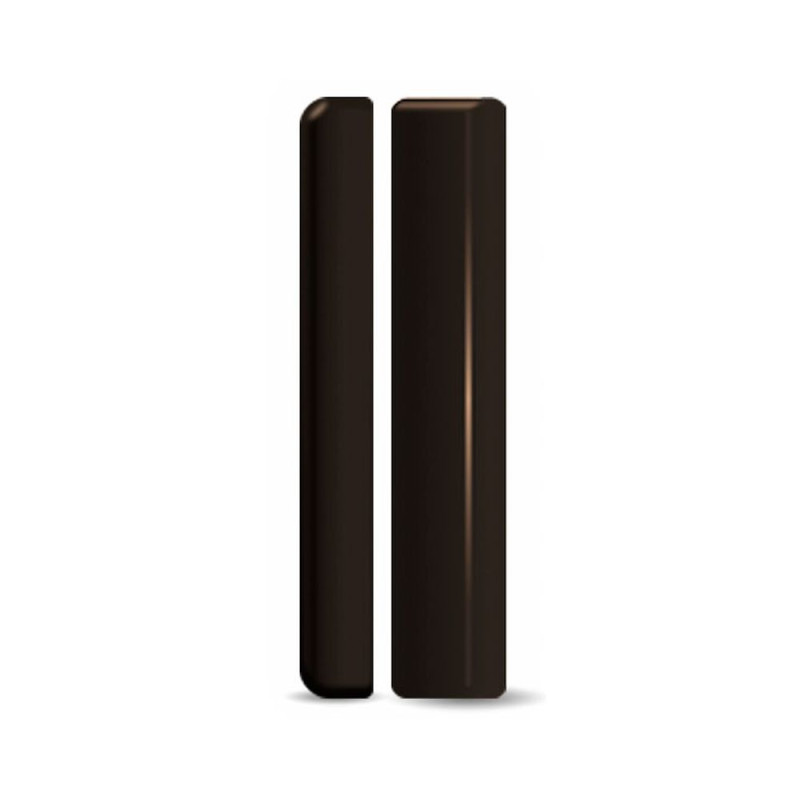

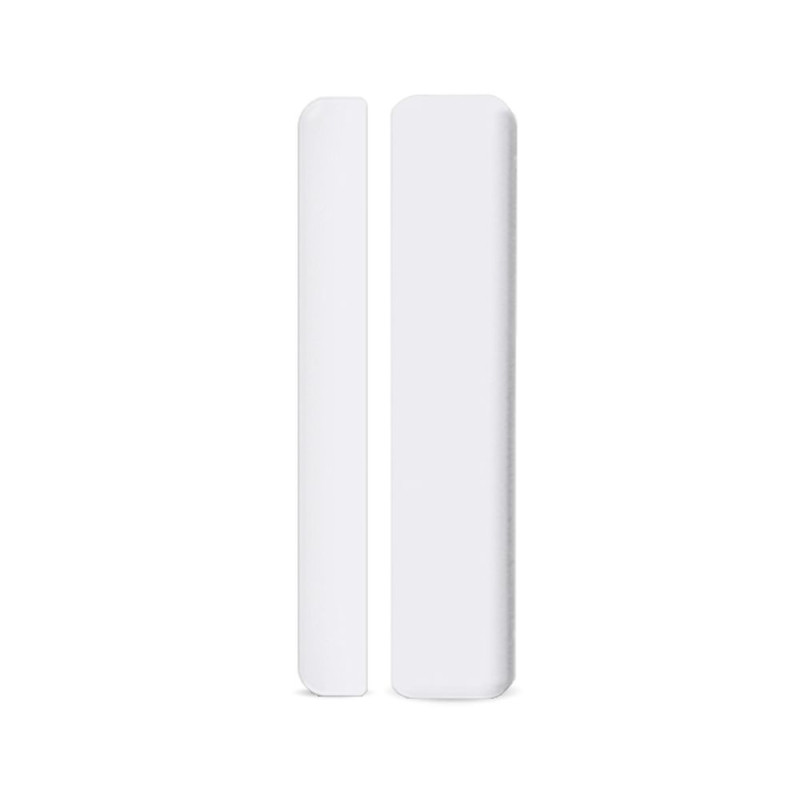

Магнитоконтактный извещатель U-Prox WDC mini

Беспроводной магнитоконтактный извещатель U-Prox WDC mini предназначен для контроля состояния конструктивных элементов на открытие или смещение с целью обнаружения попытки проникновения в помещение и для выдачи извещения о тревоге в центр охранной сигнализации U-Prox MP center
Бренд: ITV.
ФУНКЦИОНАЛ U-Prox WDC mini

868,0 ... 868,6 МГц, дальность - до 2000 м на открытом пространстве, несколько каналов для резервирования.
1 геркон.
Элемент питания - литиевая батарея CR2, до 5-ти лет работы на одном элементе питания.
Уверенная работа на металлических дверях.
Простой и удобный монтаж, надежное крепление.
Доступен в трех цветах.

ХАРАКТЕРИСТИКИ U-Prox WDC mini

Порог срабатывания геркона: 7-15 мм.
Максимальное количество сработок: не меньше 1 000 000.
Беспроводной интерфейс ISM, до 2000 м: 868,0...868,6 МГц.
Питание (литиевая батарея входит в комплект): батарея CR2, 3В.

потребление в дежурном режиме: не более 2 мкА;
потребление при передаче: не более 45 мА;
срок службы: до 5 лет.


Устойчивость к Э/М полю: 8 В/м.
Диапазон рабочих температур: от -20°С до +50°С.
Цвет корпуса: белый, темно-коричневый, черный.
Габаритные размеры:

извещателя (датчика): 85 х 18.5 х 17.6 мм;
магнита: 85 х 11 х 6 мм.


Масса: 56 г.

УСТРОЙСТВО ПРИБОРА U-Prox WDC mini

Нижняя пластина корпуса магнита.
Крышка корпуса магнита.
Неодимовый магнит.
Нижняя пластина корпуса извещателя.
Верхняя крышка корпуса и капсула с устройством.
Светодиодный индикатор.
Тампер-контакт.
Элемент питания (батарея CR2).
Кнопка включения/выключения.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ U-Prox WDC mini
Разместите извещатель на расстоянии не более 2 м от центра охраны U-Prox MP center. Регистрация происходит на минимально возможной мощности, чтобы избежать влияния соседних систем, возможно настраиваемых рядом
Рекомендуется выполнять монтаж в следующей последовательности:

Выбор места установки с оптимальным сигналом с помощью приложения U-Prox Setup.
Прибор нельзя размещать:

На улице или в помещениях с недопустимой влажностью и температурой.
В местах с высоким уровнем радиопомех.
Вблизи предметов, которые могут вызвать затухание или экранирование радиосигнала (металл, зеркала и т.д.).
На расстоянии ближе 1 м от центра охраны.


Монтаж магнита.
Установка нижней пластины извещателя.
Установка прибора.
