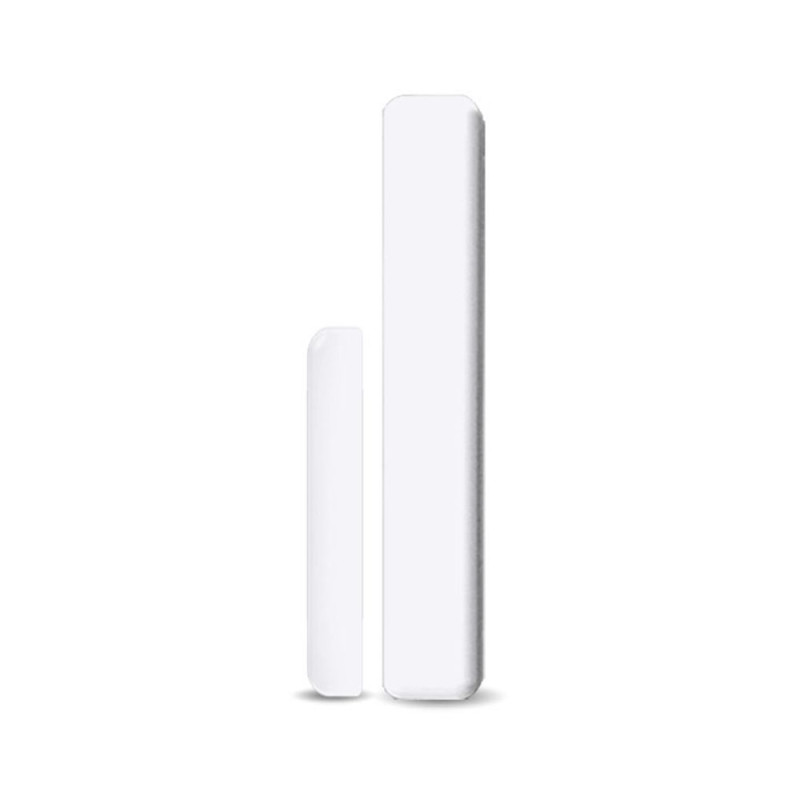

Магнитоконтактный извещатель U-Prox WDC long

Беспроводной магнитоконтактный извещатель U-Prox WDC long предназначен для контроля состояния конструктивных элементов на открытие или смещение с целью обнаружения попытки проникновения в помещение и для выдачи извещения о тревоге в центр охранной сигнализации U-Prox MP center
Бренд: ITV.
ФУНКЦИОНАЛ U-Prox WDC long

868,0 ... 868,6 МГц, дальность - до 2000 м на открытом пространстве, несколько каналов для резервирования.
2 встроенных геркона.
Подключение внешнего геркона.
Подключение светодиода подтверждения постановки.
Элемент питания - литиевая батарея ААА, до 3-х лет работы на одном элементе питания.
Уверенная работа на металлических дверях.
Простой и удобный монтаж, надежное крепление.
Доступен в трех цветах.

ХАРАКТЕРИСТИКИ U-Prox WDC long

Порог срабатывания геркона: 7-15 мм.
Максимальное количество сработок: не меньше 1 000 000.
Количество позиций для магнита (герконов): 2, антисаботаж.
Защита от саботажа: +.
Беспроводной интерфейс ISM, до 2000 м: 868,0...868,6 МГц.

защищенная двусторонняя связь: ключ - 256 бит.


Питание (литиевая батарея входит в комплект): батарея AAA (FR03) 1.5 В.

потребление в дежурном режиме: не более 5 мкА;
потребление при передаче: не более 70 мА;
срок службы (без внешнего LED): 3 года.


Устойчивость к Э/М полю: 8 В/м.
Диапазон рабочих температур: от -10°С до +40°С.
Цвет корпуса: белый, темно-коричневый, черный.
Габаритные размеры:

извещателя (датчика): 138 х 20.75 х 17.1 мм;
магнита: 85 х 11 х 6 мм.


Масса: 65 г.
Подключение к WDC: Внешний LED и геркон.

расстояние (длина кабеля) до внешних элементов: не более 1 м.



УСТРОЙСТВО ПРИБОРА U-Prox WDC long

Нижняя пластина корпуса магнита.
Крышка корпуса магнита.
Неодимовый магнит.
Нижняя пластина корпуса извещателя.
Капсула с устройством.
Герконы в капсуле.
Светодиодный индикатор.
Верхний тампер-контакт.
Элемент питания, батарея ААА.
Провода для подключения геркона (контакт DC), светодиода (LED, контакт LD + светодиода) и общий провод (контакт С, земля).
Ниша для проводов.
Кнопка включения/выключения.
Нижний тампер-контакт.
Внешний геркон.
Внешний светодиод (LED).
Верхняя крышка корпуса извещателя.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ MAKS WDC
Разместите извещатель на расстоянии не более 2 м от центра охраны U-Prox MP center. Регистрация происходит на минимально возможной мощности, чтобы избежать влияния соседних систем, возможно настраиваемых рядом
Рекомендуется выполнять монтаж в следующей последовательности:

Выбор места установки с оптимальным сигналом с помощью приложения U-Prox Setup.
Прибор нельзя размещать:

На улице или в помещениях с недопустимой влажностью и температурой.
В местах с высоким уровнем радиопомех.
Вблизи предметов, которые могут вызвать затухание или экранирование радиосигнала (металл, зеркала и т.д.).
На расстоянии ближе 1 м от центра охраны.


Монтаж магнита.
Установка нижней пластины извещателя, в соответсвии с установленным герконом.
Установка капсулы с прибором и закрытие корпуса прибора.
