Комплект антизатопления Стандарт 12V 3/4

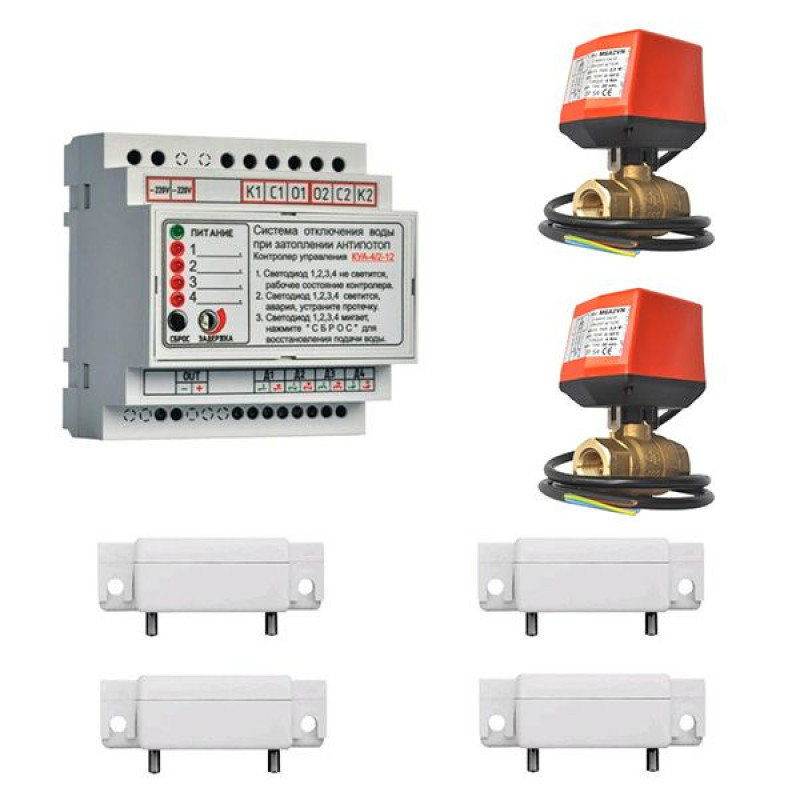

Комплект антизатопления Стандарт 12V 3/4 включает: контроллер управления – 1шт.; датчик затопления – 4шт.; кран шаровый с сервоприводом 1/2" – 2шт.




НАЗНАЧЕНИЕ

Система контроля протечки воды «АНТИПОТОП» предназначена для своевременного обнаружения и локализации протечек воды в системе водоснабжения, отопления и охранных системах жилых домов, коттеджей, административных зданий, а также в системах диспетчеризации. Система заблокирует подачу воды до устранения причин аварии и проинформирует о возникшей аварии звуковым и световым сигналами.


ПРИНЦИП РАБОТЫ КОМПЛЕКТА АНТИЗАТОПЛЕНИЯ

При появлении воды, датчик затопления выдает тревожную информацию контроллеру управления, который передает команду исполнительным устройствам (электромагнитный клапан или шаровый кран с сервоприводом) на отключение воды.


КОМПЛЕКТАЦИЯ

В комплект антизатопления Стандарт 12V 3/4 входит:

контроллер управления КУА-4/2-12 – 1 шт.
кран шаровый с сервоприводом 3/4" – 2 шт.
датчик затопления Akvarate – 4 шт.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


КОНТРОЛЛЕР







назначение: контроль состояния датчиков затопления и управление шаровыми кранами с сервоприводом
задержка отключения сервоприводов: от 1 до 10 сек для уменьшения ложных отключений воды
количество входов для подключения датчиков затопления: 4
количество подключаемых датчиков затопления: 20
количество входов для подключения сервоприводов: 2
количество подключаемых сервоприводов: 2
напряжение питания: 220В
потребляемая мощность: до 18Вт
рабочая температура: +1...+35°С
габаритные размеры: 87х90х65мм
масса: 250г





ДАТЧИК ЗАТОПЛЕНИЯ







назначение: обнаружение затопления (протечки) в случае возникновения аварийной ситуации в системах водоснабжения и отопления
напряжение питания: 5-12В
ток потребления в дежурном режиме: 10мкА
ток потребления в режиме тревога: 10мА
сопротивление между контактными штырями датчика в дежурном режиме: 20мОм
сопротивление между контактными штырями датчика в режиме тревога: 1мОм
материал корпуса: пластик
рабочая температура: 0...+50°С
габаритные размеры: 64х27х13мм
масса: 15г





КРАН ШАРОВЫЙ С СЕРВОПРИВОДОМ







назначение: управление водой при аварийных ситуациях в системах водоснабжения и отопления
диаметр присоединяемых труб: 3/4" дюйма
температура жидкости: 0 …+100°С
номинальное рабочее давление: 10 бар
максимальный перепад давления: 6 бар
напряжение питания: 12В
потребляемая мощность: 3,5 ВА
крутящий момент на штоке: 4 Нм (40 кг/см)
время открытия / закрытия: 25 сек
длина кабеля: 1м
габаритные размеры: 110х77мм





УСТАНОВКА СИСТЕМЫ АНТИЗАТОПЛЕНИЯ Стандарт 12V 3/4

Монтаж и подключение системы АНТИПОТОП проводится в такой последовательности:

- разметка мест установки приборов и оборудования, прокладка электропроводки;
- монтаж, а затем подключение приборов и оборудования;
- подключение электропитания;
- настройка и проверка работы системы.


Контроллер управления устанавливается в монтажном боксе, в месте удобном для эксплуатации и обслуживания, возможна установка в электрическом шкафу на DIN-рейке с автоматическими выключателями.


Датчик затопления устанавливается в помещениях, где находятся коммуникации водопровода (котельная, бойлерная, санузел, ванная комната, бассейн, кухня и т.д.), в районе предполагаемого места затопления.


Кран шаровый с сервоприводом устанавливается на вводе подачи воды (холодная, горячая) после ручного шарового крана.
