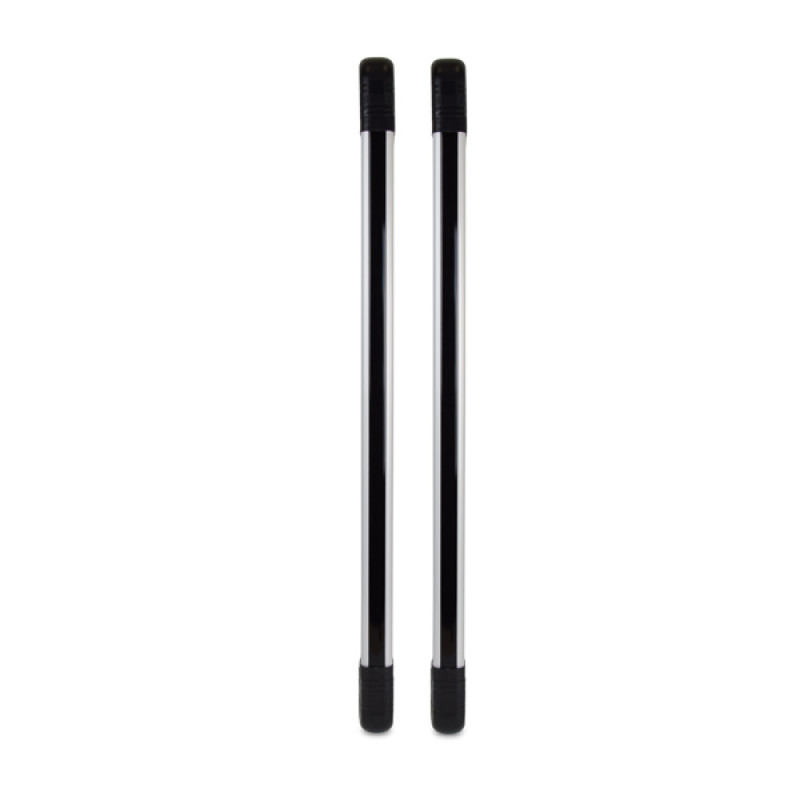

ИК-барьер Lightwell LBW-60-10

Активный инфракрасный 10-лучевой барьер LBW-60-10.

Назначение

Предназначен для обнаружения нарушителя как в помещении, так и на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.


Принцип работы ИК-барьера LBW-60-10

Барьер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в приемнике диоды, принимающие их. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим «ТРЕВОГА» и приемник передает сигнал на центральный блок охранной сигнализации.


Технические характеристики

Тип датчика: проводной
Количество инфракрасных лучей: 10
Длина ИК-луча: 60м
Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)
Вертикальный угол настройки луча: нерегулируемый
Скорость отклика: 40мсек
Тампер: NC
Выходы реле: NC/NO/COM (30В/1А)
Питание: DC 11-18В
Потребление: максимум 15мА
Степень защиты: IP65
Диапазон температур: -25°C...+55°C
Размеры: высота 172см


Установка ИК-барьера

Выберите необходимое место для установки барьера.
Убедитесь, что передающая часть находится напротив приемной, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды на одном уровне, при включенном питании ИК-барьер находится в режиме «ОХРАНА». Если же диоды не расположены напротив друг друга, барьер перейдет в режим «ТРЕВОГА».
Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.
