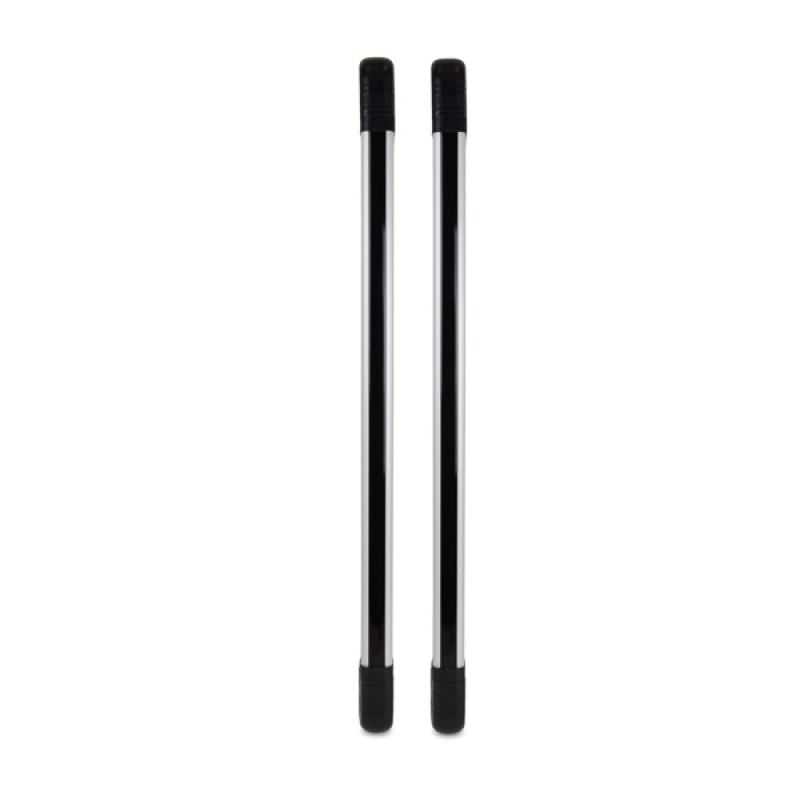

ИК-барьер Lightwell LBW-100-8

Активный инфракрасный 8-лучевой барьер LBW-100-8.


НАЗНАЧЕНИЕ

Предназначен для обнаружения нарушителя как в помещении, так и на улице. Барьер рекомендуется использовать для защиты дверей, окон, ворот, складов с высокими стеллажами и для защиты периметров.


ПРИНЦИП РАБОТЫ ИК-БАРЬЕРА LBW-100-8

Барьер состоит из двух частей: передатчика (TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в приемнике диоды, принимающие их. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или существом, барьер переходит в режим «ТРЕВОГА» и приемник передает сигнал на центральный блок охранной сигнализации.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип датчика: проводной
Количество инфракрасных лучей: 8
Длина ИК-луча: 100m
Горизонтальный угол настройки луча: 180 градусов (± 90 градусов)
Вертикальный угол настройки луча: нерегулируемый
Скорость отклика: 40msec
Тампер: NC
Выходы реле: NC/NO/COM (30V/1A)
Питание: DC 11-18V
Потребление: 90mA max
Степень защиты: IP65
Диапазон температур: -25°C...+55°C
Размеры: высота 140cm


УСТАНОВКА ИК-БАРЬЕРА

1. Выберите необходимое место для установки барьера.
2. Убедитесь, что передающая часть находится напротив приемной, и что диоды приемника и передатчика расположены на одном уровне. Когда диоды на одном уровне, при включенном питании ИК-барьер находится в режиме «ОХРАНА». Если же диоды не расположены напротив друг друга, барьер перейдет в режим «ТРЕВОГА».
3. Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера с помощью шурупов и крепежных элементов.



КОМПЛЕКТАЦИЯ LBW-100-8

ИК-барьер, состоящий из передатчика и приемника
комплект крепежных элементов
инструкция
