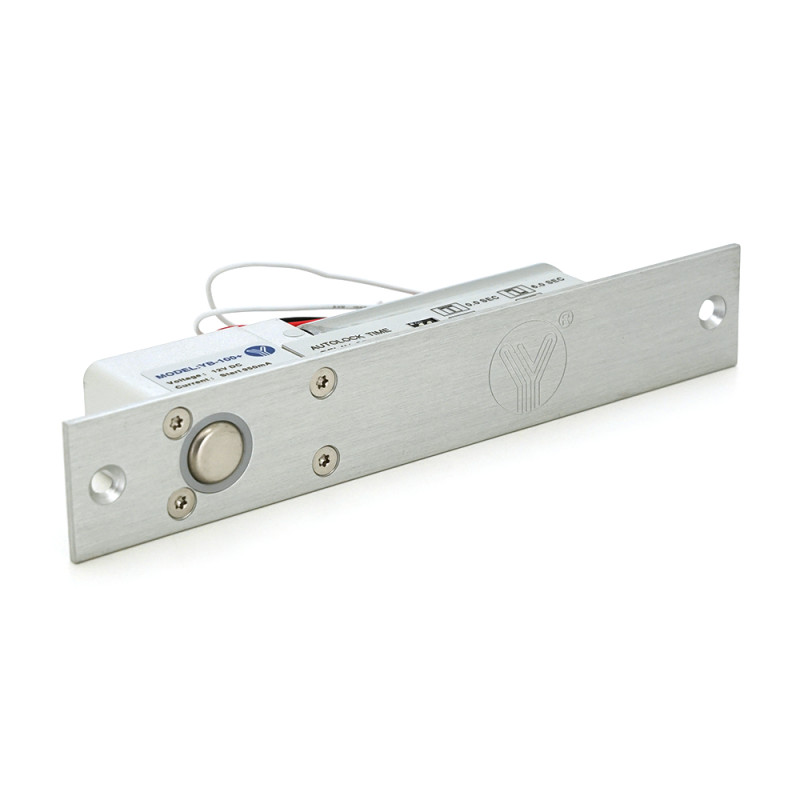

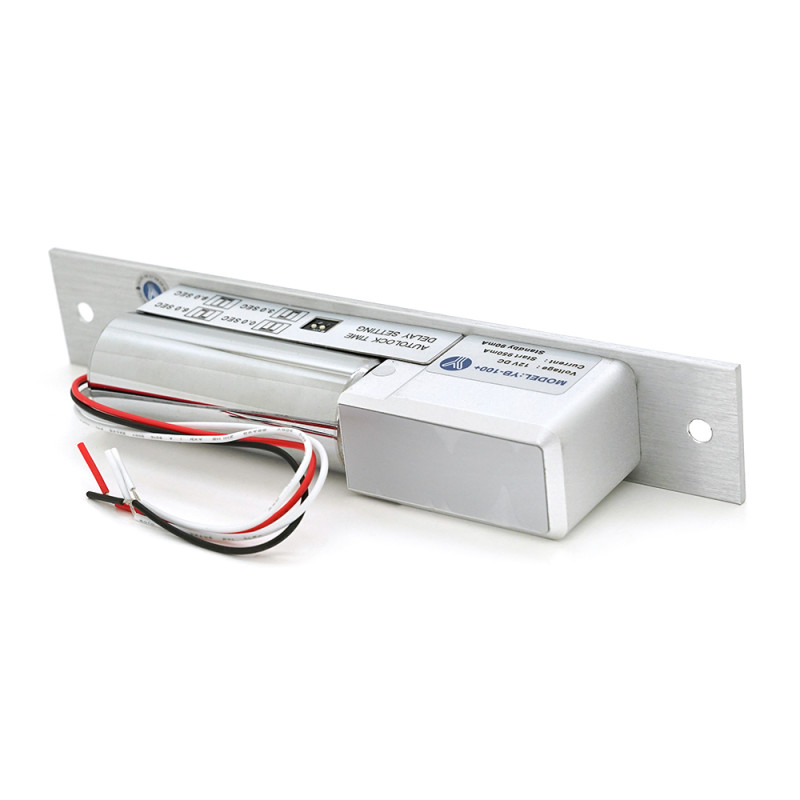

Электроригельный врезной замок YB-100+, нормально открытый, 12В 900мА, 205x35x40 (мм)

YB-100+ – врезной электроригельный замок для системы контроля доступа.

Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных и стеклянных дверей. Для крепления на стеклянную дверь без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узкой двери подойдет BBK-500.

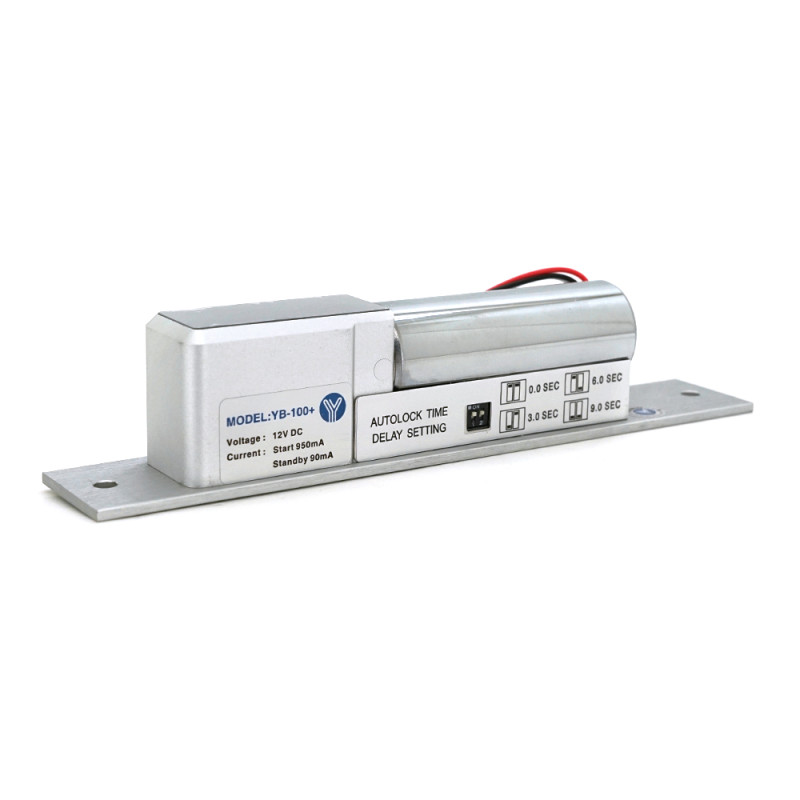

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание дверей осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-100+
Замок должен быть под электропитанием.

При закрытии двери встроенный в замок геркон реагирует на магнит в ответной планке и замыкает контакт соленоида, выдвигающего ригель.

В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Замок ригельный используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+
Тип замка: электроригельный
Тип установки: врезной
Сила удержания: 800 кг
Таймер задержки: 0 | 3 | 6 | 9 сек.
Выходы: NC/COM
Без питания: открыт
Вопрос: 12V
Потребление: 900мА (рабочее) | 110мА (режим ожидания)
Размеры:
замок: 205x35x40 (мм)
ответная планка: 90x25x2мм
ригель: диаметр 16 мм, длина 16 мм (прямой)

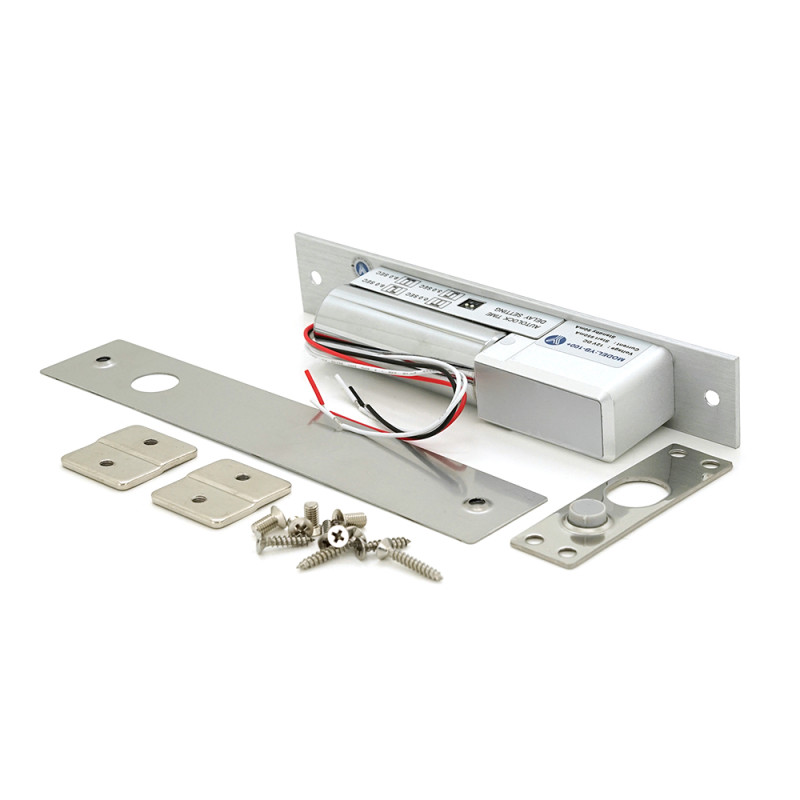

КОМПЛЕКТАЦИЯ
электроригельный замок
накладка на замок
ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки.
инструкция.
УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+
Настройте таймер задержки (переключайтесь перемычками на замке)
Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью
*для установки замка в полу металлическую дверную коробку используйте специальные крепежные накладки из комплекта.
Приложите накладку на замок и зафиксируйте шурупами.
Установите ответную планку таким образом, чтобы встроенный магнит был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм.
Подсоедините электроригельный замок YB-100+ к управляющим устройствам.

Тип устройства Электроригельный замок
Таймер задержки есть
Без питания открыт
Тип установки врезная
Положение на двери универсальное
Напряжение питания / источник питания DC 12 В
Комплектация замок, накладка на замок, соответствующая планка, монтажный комплект, крепежные накладки для полой металлической коробки, инструкция
Рабочая температура, °C -10 ~ +55
Датчик состояния дверей есть
Материал алюминий
Ток потребления, мА 900
Размеры, мм 205 x 35 x 40
Вес, г 720
DC 12V
