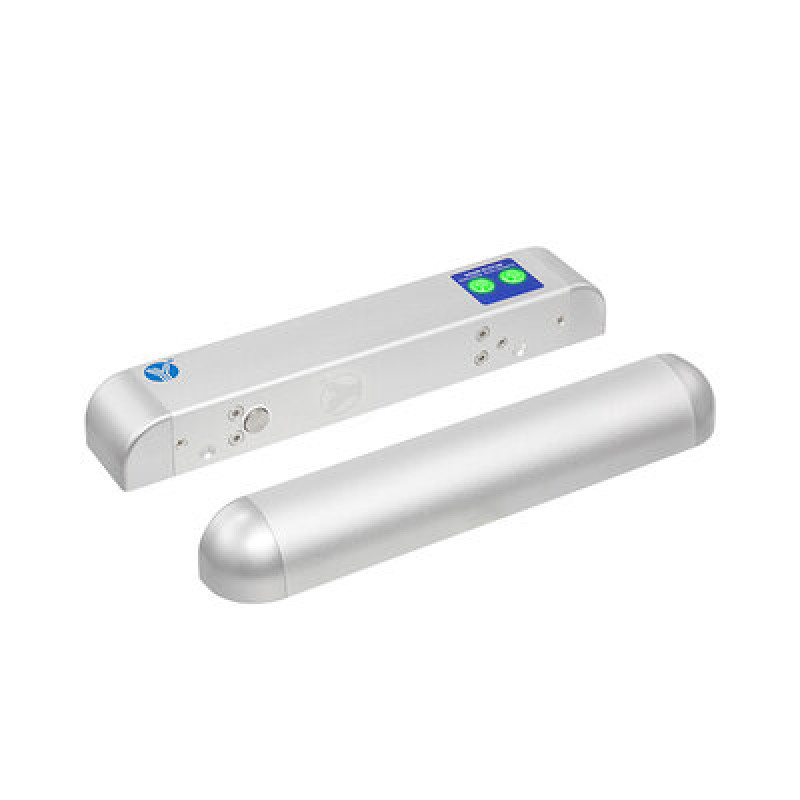

Электроригельный накладной замок для узких дверей YB-500H(LED), нормально открытый, 267х45х38 мм

YB-500H(LED) – накладной электроригельный замок для системы контроля доступа.

Бренд Yli Electronic.

Электроригельный замок предназначен для внутренней установки на узкие двери. Подходит для металлических, пластиковых, металлопластиковых и деревянных дверей.

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством электропитания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-500H(LED)
Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.

В случае отключения электропитания замок находится в открытом состоянии (ригель задвинут).

Открывается замок управляющим контактом (оранжевый провод).

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК
В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500H(LED)
Тип замка: электроригельный

Тип установки: накладной

Таймер задержки: 0 | 3 | 6 | 9 сек.

Выходы: NO/COM (датчик состояния двери)

Без питания: открыт

Питание: 12V

Потребление: 1000мА (рабочее) | 180мА (режим ожидания)

Размеры:

замок: 267х45х38 мм
ответная планка: 204х30х35 мм
Встроенный индикатор состояния двери

КОМПЛЕКТАЦИЯ
электроригельный замок
ответная планка
монтажный комплект
инструкция
УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500H(LED)
Настройте таймер задержки (переключается перемычками на замке).
Просверлите отверстия в дверной раме для шурупов и закрепите замок.
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм.
Согласно инструкции подключения, подсоедините электроригельный замок YB-500H(LED) к питанию и управляющим устройствам системы контроля доступа.
