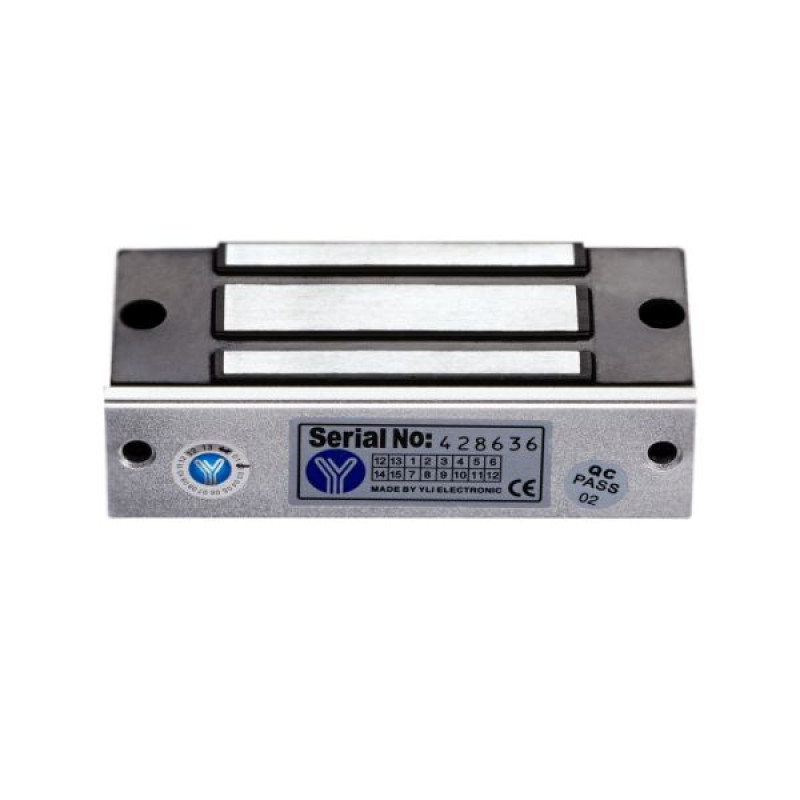

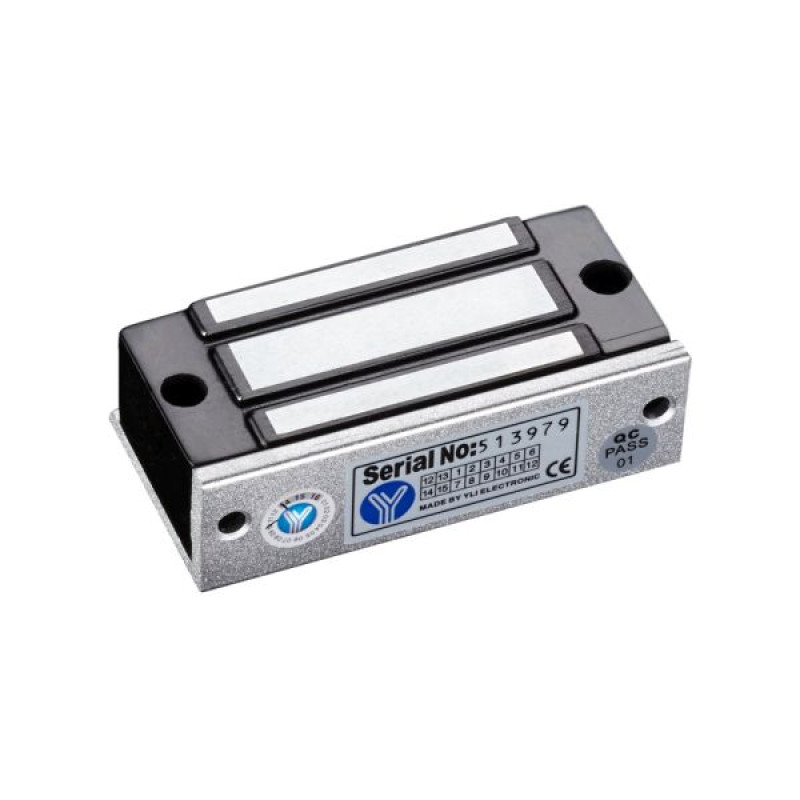

Электромагнитный замок YM-40 для системы контроля доступа

YM-40 – накладной электромагнитный замок с силой удержания до 40 кг на разрыв.

Компания-производитель Yli Electronic.

Предназначен для внутренней установки на шкафчиках.


ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

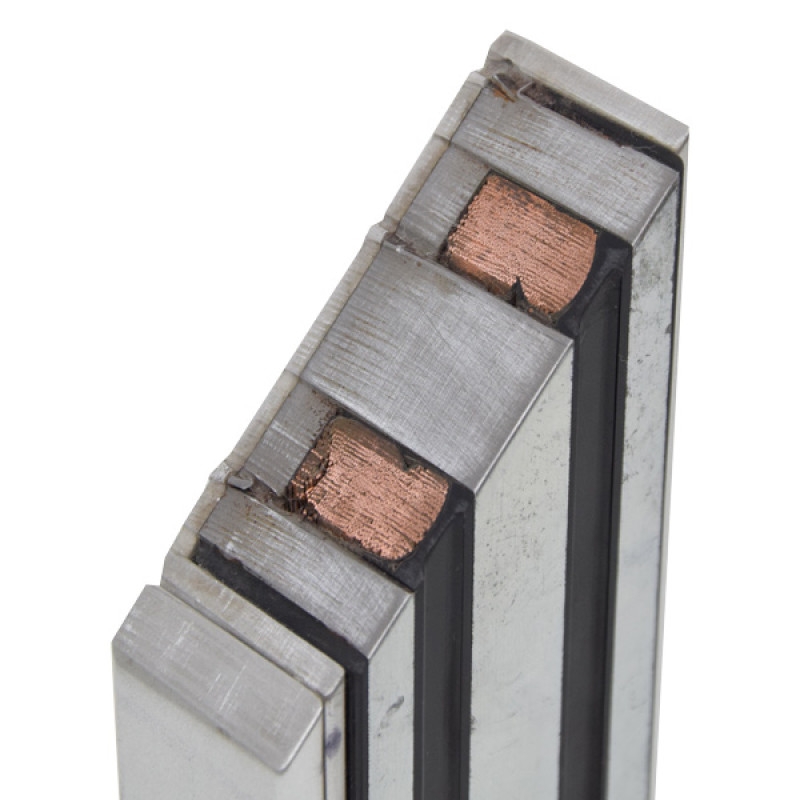

Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.

КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-40

Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности.

Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.


ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на шкафчиках в камерах хранения, офисах, банках, бизнес центрах и др. помещениях.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-40

Сила удержания: 40 кг

Материал корпуса: анодированный алюминий

Материал ответной части: цинк

Питание: DC12V

Потребление: 12V/160mA

Размеры: замок с крепежной планкой: 70х36.5х24мм; ответная планка: 60х32х10мм




КОМПЛЕКТАЦИЯ YM-40

электромагнитный замок с крепежной планкой

ответная часть

крепежный комплект

монтажный стикер с разметкой

инструкция


УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА



•Наклейте трафарет в месте установки ответной части на двери;

• С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия в внутренней стороны двери для фиксации ответной планки;

•Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа

ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

•Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

•Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

•Подключите электромагнитный замок к питанию:

(+) к красному проводу;

(-) к чёрному





СОВМЕСТИМОСТЬ


Электромагнитный замок YM-40 совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа
