Комплект автоматичного відчинення укриття Shelter-KIT 003-

Shelter-KIT 003 - комплект відчинення укриття, що дозволяє автоматизувати вхід під час повітряної тривоги. У разі потреби Shelter-KIT 003 дає можливість дистанційно керувати замком. Комплект побудований на базі такого ж обладнання, за допомогою якого вмикається сирена про повітряну небезпеку. Це перевірено та надійно!

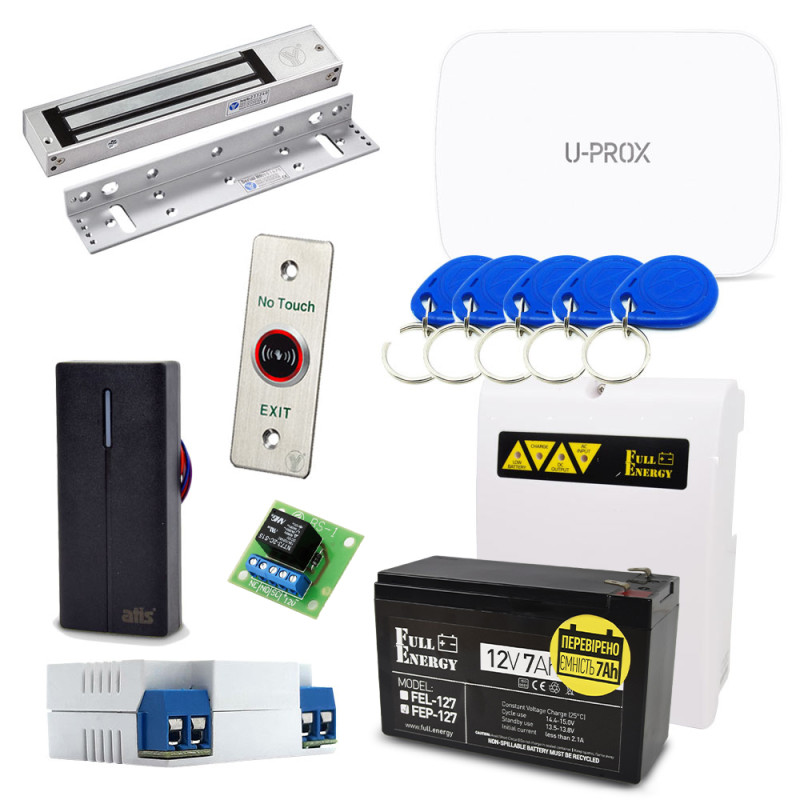

До складу комплекту входять:


централь GSM-сигналізації U-Prox MP WiFi center
бездротове реле ITV U-Prox Relay DC для керування приладами
кнопка виходу Yli Electronic ISK-841A
куточок монтажний MBK-280NL на вузькі двері
електромагнітний замок YM-280N
блок безперебійного живлення Full Energy BBGP-123
акумулятор 12В 7 Аг для ДБЖ Full Energy FEP-127
контролер із вбудованим зчитувачем EM-Marine вологозахищений ATIS ACPR-08 EM-W (black)
брелок RFID KEYFOB EM Blue (5 шт.)
комутаційний адаптер BS-1 з одним реле

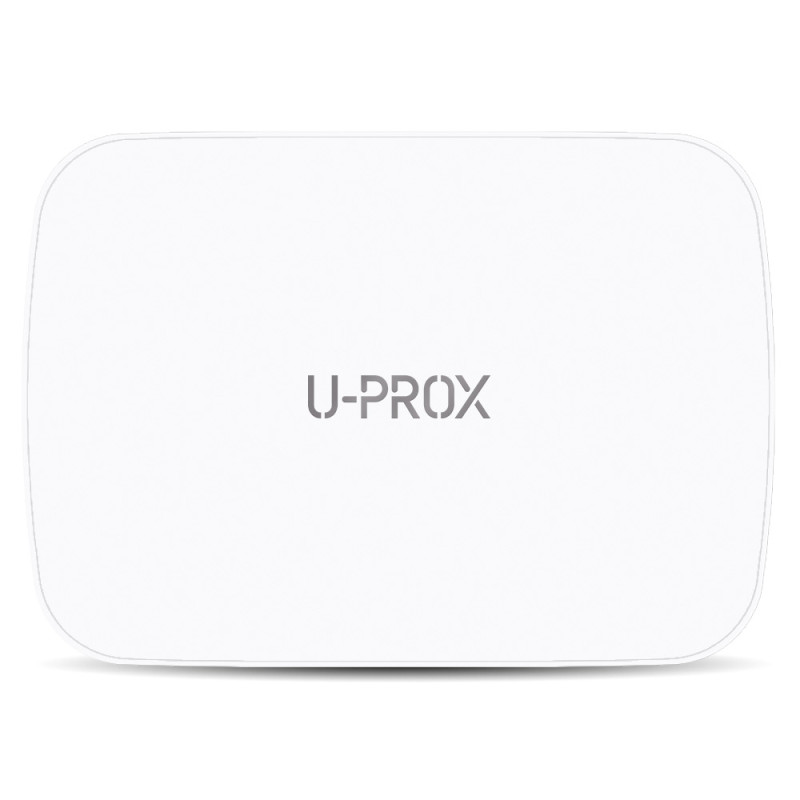

Характеристики централі

Груп охорони: 30
Бездротових пристроїв в системі: 200

датчиків: 99
клавіатур: 18
брелоків: 60


Користувачів: 60
Бездротовий інтерфейс ISM, до 2000м: 868.0... 868.6 МГц

детектування саботажу: +
захищений двосторонній зв'язок: ключ - 256 біт


Зв'язок

бездротова комп. мережа, Wi-Fi: 802.11b/g/n, WPA/WPA2/WEP
модем GSM/GPRS: для резервування


Живлення і споживання: DC 12 В, не більше 0.35А

блок живлення в комплекті


Резервування живлення: акумулятор, 2500 mAh

час роботи від акумулятора: до 24-х годин


Діапазон робочих температур: від -10°С до +55°С
Габаритні розміри: 167 х 120 х 25.4 мм
Вага: 245 г
Колір корпусу: білий

Характеристики реле U-Prox Relay DC

Дальність радіозв'язку до 4800 м за умови прямої видимості.
Діапазон робочої напруги: DC 10.8 - 13.8В.
Вихід: COM NO 10A @ AC 250В або DC 30В максимум.
Кількість спрацьовувань: >100 000.
Час спрацьовування: 0.1 … 250 секунд, що налаштовується.
Затримка: не більше 5 секунд.
Частотна характеристика: 868.0-868.6 МГц.
Діапазон робочих температур: -10°C … +55°C.
Габаритні розміри: 44 х 36 х 18 мм

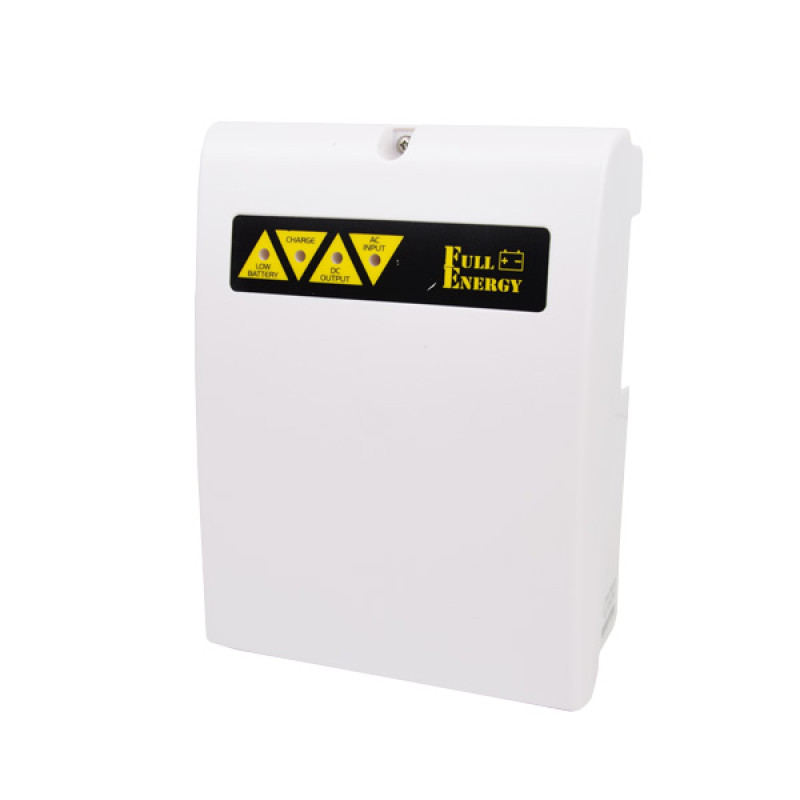

Характеристики блоку живлення

Тип блоку живлення: імпульсний
Вихід: DC 12-14 В / 3 А, клемник
Вхід: AC 100-240 В / 50-60, клемник
Корпус: пластиковий з кришкою
Розміри: 210 х 155 х 90 мм

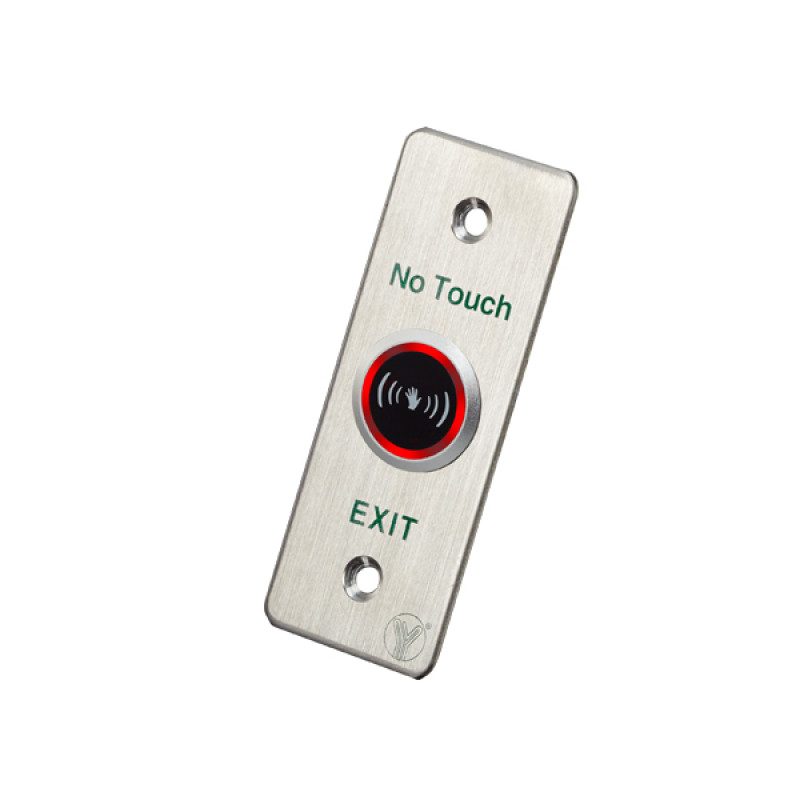

Характеристики кнопки виходу

Тип монтажу: врізний
Спосіб натискання: безконтактний
Контакти: NO/NC/COM
Максимальний струм навантаження: 1 А
Напрацювання на відмову: 1000000
Відстань детекції: 4-10 см (регулюється)
Час затримки: 0.5-25 сек (регулюється)
Матеріал: сталь нержавіюча
Колір: срібло
Робоча температура: -30 ~ +50°C
Розміри: 90 х 35 х 37.7 мм

Характеристики замка:

Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/520mA | 24V/260mA
Розміри: замок із кріпильною планкою - 250 х 47.8 х 27.9 мм; відповідна планка 180 х 38.8 х 13 мм

Характеристики акумулятора

Ємність: 7 Aч
Напруга: 12 В
Розміри: 150 х 93 х 64 мм
Вес: 2017 грамм

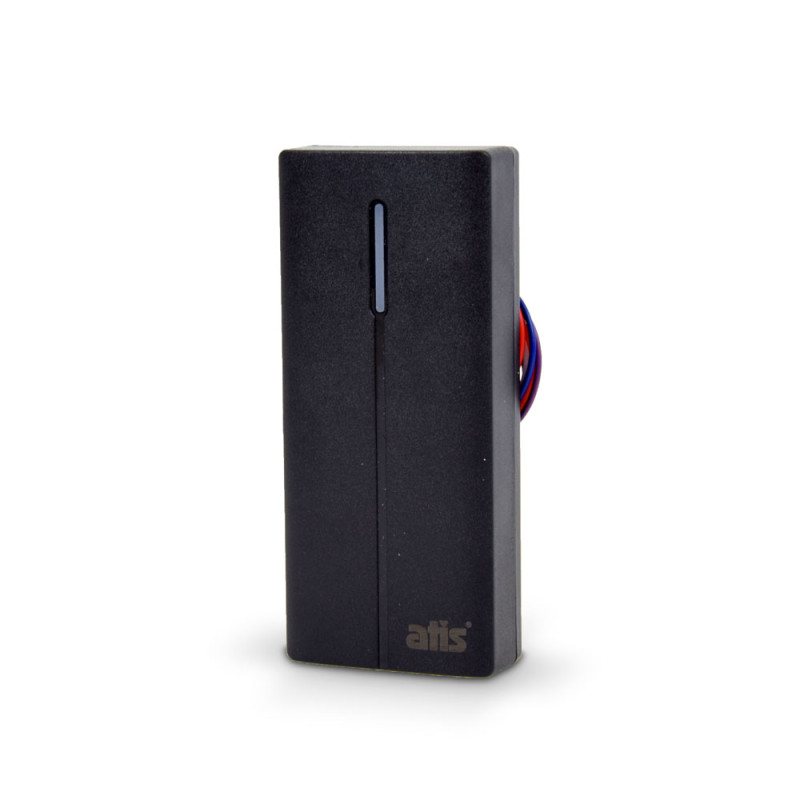

Характеристики контролера

Стандарт: EM-Marine 125 кГц
Кількість користувачів: 10000
Формат даних на інтерфейсі Wiegand: бітність, що налаштовується 26 / 34 біт
Робочі режими: автономний контролер, автономний контролер тригер, зчитувач
Час розблокування замка: 0.5-99с
Вихідні контакти реле: NO, NC, COM
Макс. струм керування замком: не більше 1 А при 12В
Індикація доступу: звукова/світлова
Живлення: DС 9-15 В
Споживання: 50 мА
Габаритні розміри: 105 x 45 x 15 мм

Характеристики брелока

Тип: EM-Marine 125 кГц
Матеріал: пластик
Робоча температура: від -30 до +60°C
Розміри: 35 x 28 x 5

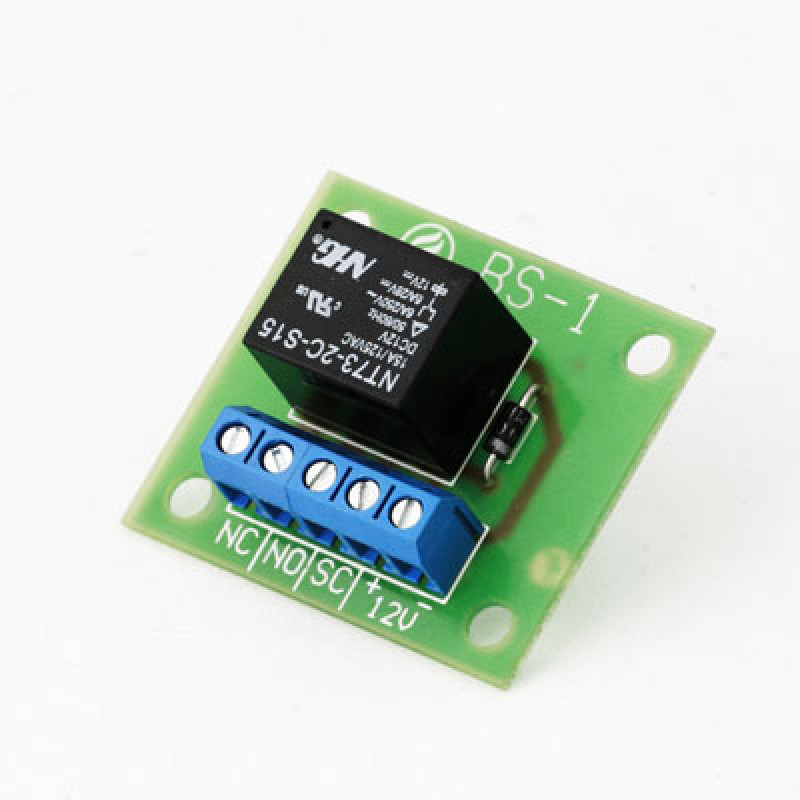

Комутаційний адаптер BS-1


використовується реле з однією групою перемикаючих контактів;
дозволяється комутація електричних навантажень постійного і змінного струму;
напруга спрацьовування реле – 12В;
струм спрацьовування реле, не більше – 40 мА;
максимальний комутований струм: при активному навантаженні (на постійному напрузі = 28В) – 12А; при активному навантаженні (на змінній напрузі = 250В) – 10А; при індуктивному навантаженні (на постійному напрузі = 28В) – 4; при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
опір електричного контакту, не більше – 0,1 Ом;
позначення контактів: SC – перемикаючий контакт; NC – нормально замкнений контакт; NO – нормально розімкнений контакт; +12V – контакти обмотки реле.
