Комплект автоматичного відчинення укриття Refuge-kit 002-

Refuge-kit 002 - комплект відчинення укриття, що дозволяє автоматизувати вхід під час повітряної тривоги. У разі потреби Refuge-kit 002 дає можливість дистанційно керувати замком. Комплект побудований на базі такого ж обладнання, за допомогою якого вмикається сирена про повітряну небезпеку. Це перевірено та надійно!
Щоб система працювала в автоматичному режимі, тобто двері до укриття відчинялися відразу ж як пролунав сигнал повітряної тривоги, необхідно додатково сплатити 1800 грн - це вартість за підключення контролера до сервера СТ фалкон.
До складу комплекту входять:

контролер OKO-GSC4W з адаптованим ПЗ для дистанційного (централізованого) керування системами оповіщення
блок живлення Full Energy BGM-125Lite 12 В/5 А
кнопка виходу ATIS Exit-PE
куточок монтажний LS-280 для тонких дверей (металевих, дерев'яних та металопластикових)
електромагнітний замок MS-280LED
комплект радіоконтролеру Yli Electronic WBK-400-1-12
зчитувач RTM-Ch
ключ TM-1990A-F5 (5 шт.)
плата BS - 2

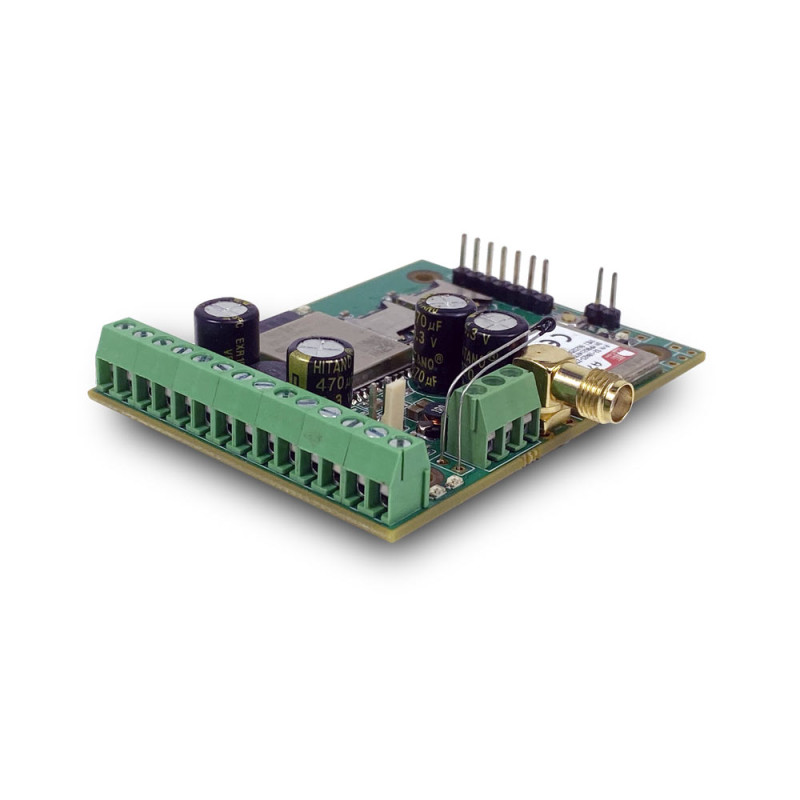

Характеристики контролера OKO-GSC4W
Керування здійснюється за допомогою програми Online_sw та/або DTMF командами, SMS. Доступні два канали керування з різними режимами роботи:

бістабільний
імпульсний одноразовий (довжина 2, 8, 30 секунд, 2 та 4 хвилини)
меандр, або багаторазовий імпульсний: активність/неактивність на запрограмований час протягом часу активності сирени - для збільшення уваги при роботі сирен типу С-28, С-40
імпульс увімкнення та після запрограмованого часу - імпульс вимкнення: для систем оповіщення з аудіозаписом

Вхід ручного відкриття та вхід ручного блокування дверей.
Вхід для контролю стану дверей.
Характеристики блоку живлення

Тип блоку живлення: імпульсний
Вихід: +12 В / 5 А, клемник
Вхід: ~176-245 В, клемник
Корпус: металевий, перфорований
Розміри: 78 x 110 x 37 мм

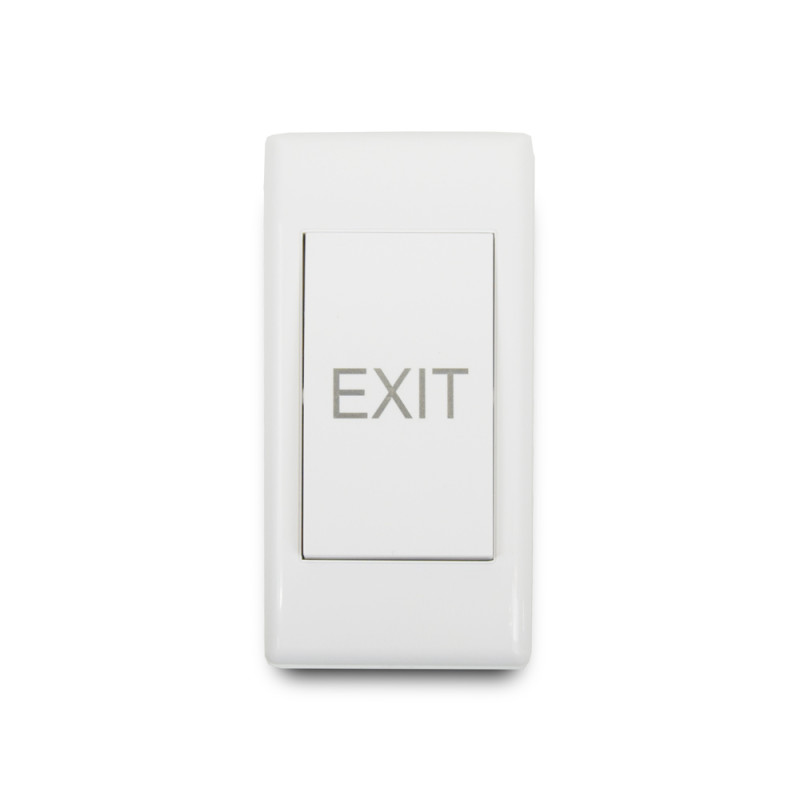

Характеристики кнопки виходу

Тип монтажу: накладний
Спосіб натискання: контактний
Контакти: NO/NC/COM
Максимальний струм навантаження: 3 А
Матеріал: пластик
Колір: білий
Робоча температура: -10 ~ +50°C
Розміри: 86 х 43 х 18 мм
Вага: 29 г

Характеристики замка:

Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/500mA | 24V/250mA
Розміри: замок із кріпильною планкою - 250 х 47 х 25 мм; відповідна планка 178 х 37 х 10 мм

Характеристики зчитувача

Тип підключення: дротове
Тип карт/брелоків: Touch Memory (iButton)
Інтерфейси зв'язку: Dallas Touch Memory
Живлення: DC 12 В
Матеріал: метал
Розміри: 40 х 9 мм

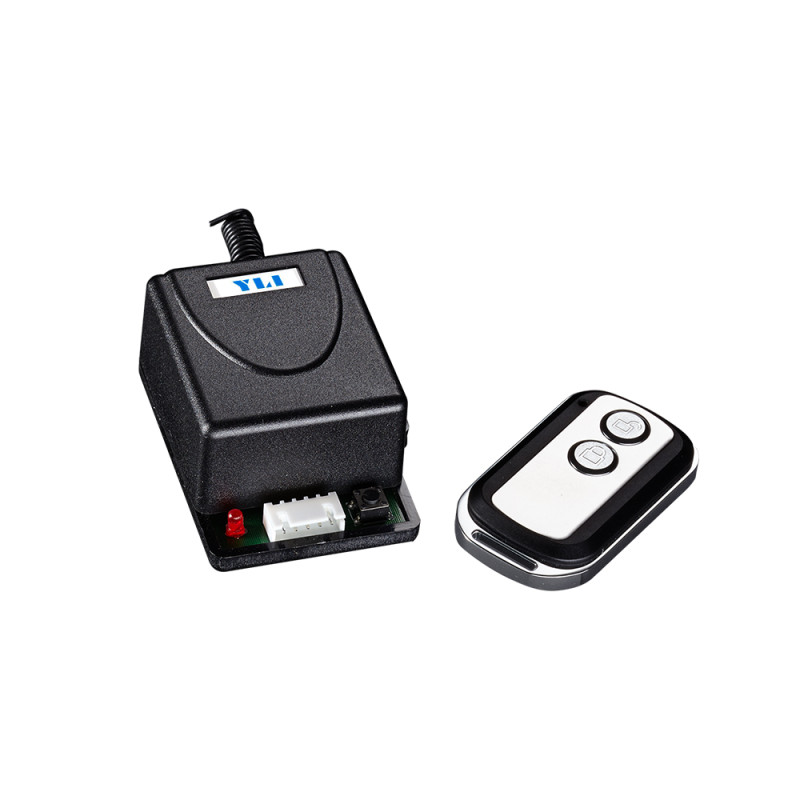

Характеристики комплекту радіоконтролеру

Дальність дії: 50 м
Частота передачі: 433.92MHZ
Живлення: DC12V/12mA
Виходи: NO/NC/COM
Тип батарейки в брелок: 27 А
Розміри: 60 x 42 x 28 мм

Характеристики ключа

Технологія: Touch Memory (iButton)
Обмін інформацією відбувається через протокол 1-Ware
Діаметр таблетки-ідентифікатора" - 16.3 мм. Товщина - 5.9 мм (версія F5)
Тримач зроблений з чорного пластику

Плата BS - 2

Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.

Адаптер містить два незалежних канали виконаних за однією схемою.

Основні параметри:

· використовується реле з однією групою перемикаючих контактів;

· дозволяється комутація електричних навантажень постійного і змінного струму;

· напруга спрацьовування реле – 12В;

· струм спрацьовування реле, не більше – 40 мА;

· максимальний комутований струм:

при активному навантаженні (на постійній напрузі = 28В) – 12А;

при активному навантаженні (на змінній напрузі = 250В) – 10А;

при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;

при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;

· опір електричного контакту, не більше – 0,1 Ом;

· позначення контактів: SC – перемикаючий контакт;

NC – нормально замкнений контакт;

NO – нормально розімкнений контакт;

+12V – контакти обмотки реле.
